Sammelschiene 100 A Abdeckung-Schneller Versand

Description

Für anspruchsvolle Marineumgebungen konzipiert, bietet die Sammelschiene 100 A BLUE SEA 2356100-BSS eine zuverlässige und normenkonforme Lösung zur Stromverteilung. Die Sammelschiene ist speziell für die Bündelung von Kabeln und die Optimierung des Platzes an Bord ausgelegt, dank ihrer einseitigen Kabeleinführung. Sie unterstützt einen Dauerstrom von 100 A in AC und DC bei einer maximalen Betriebsspannung von 300 V AC und 48 V DC.

Normenkonformität und Systemintegration

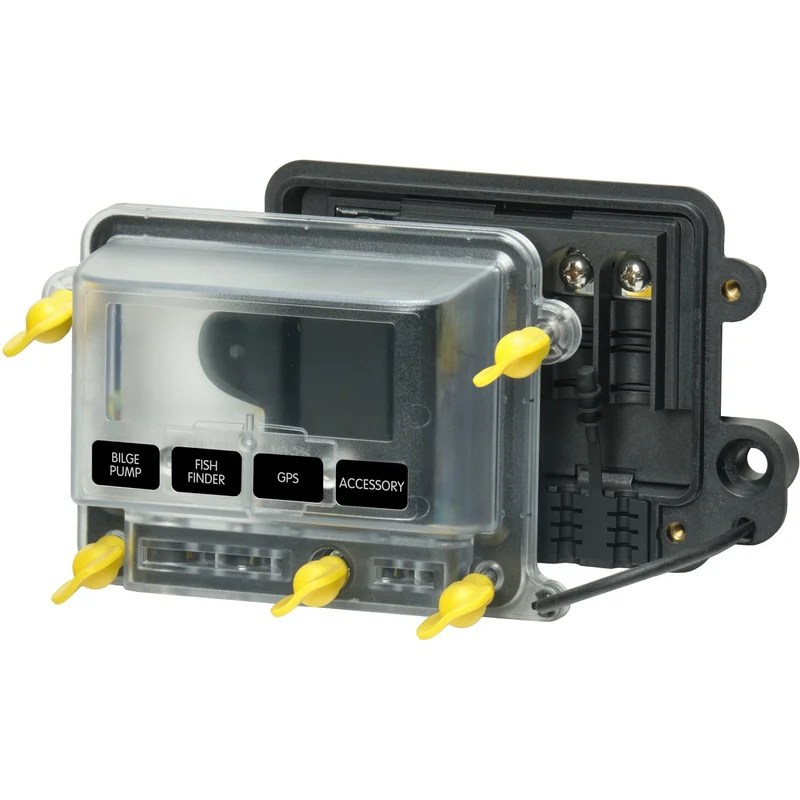

Das Modell 2356100-BSS zeichnet sich durch einen manuellen Deckel mit Rändelschrauben in Gelb aus, der einen schnellen, werkzeuglosen Zugriff auf die Anschlüsse ermöglicht. Diese Eigenschaft ist entscheidend für die Einhaltung der ABYC-Vorgaben E-11.4.23, E-11.4.27 und E-11.9.1.2 zu Schalttafeln und Notfallzugänglichkeit – im Gegensatz zum Modell 2356 derselben Serie, das für den Zugang einen Schraubendreher erfordert. Sie bietet eine IP66-Schutzart und schützt die Anschlüsse vor starkem Wasserdruck und feuchten Umgebungen. Die Sammelschiene akzeptiert Kabeleinführungen von 8 AWG bis 4 AWG und vier Abgänge von 16 AWG bis 10 AWG über Schraubklemmen #8-32 und einen Bolzen #10-32.

Materialien und Modularität

Hergestellt aus verzinnten Kupfer-Sammelschienen (C11000) garantiert diese Sammelschiene elektrische Leitfähigkeit und Korrosionsbeständigkeit in maritimer Umgebung. Sie verfügt über Stopfen, um die Dichtigkeit zu gewährleisten, wenn weniger als vier Lasten angeschlossen sind. Ihr Design ermöglicht das Andocken an andere wasserdichte 100-A-Sammelschienen (z. B. 2356) sowie an wasserdichte ST-Blade-Sicherungshalter (5056 oder 5056100) von Blue Sea Systems, was die Erstellung modularer und organisierter Schalttafeln erleichtert. Sie eignet sich ideal für die Verteilung positiver Leitungen oder die Zusammenführung negativer DC- bzw. AC-Masseleitungen. Vier beschriftbare Schaltungsmarkierungen sind im Lieferumfang enthalten.
